Motores sumergibles 4"

Encapsulados Asíncronos nss

• Motor en acero inoxidable AISI 304 con camisa exterior en AISI 316 hasta 3kW (sólo 6700L). Estator con tapa mazica en AISI 304.
• Cojinete axial de 6500N disponible a partir de 2,2kW
• Cable con conector redondo con tuerca de apriete extendida de diseño convencional
• Potencia de 0,25kW hasta 9,3kW
• Tensión: 220-230V/50Hz monofásicos y 380-415V/50Hz trifásicos
• Tolerancia de tensión: +6%/-10% Un
• Brida NEMA 4″. Clase de aislamiento B
• Incluye válvula de llenado

• Temperatura ambiente de funcionamiento: 30ºC
• Flujo mínimo de refrigeración requerido: 8 cm/s
• Número máximo de arranques por hora: 20, convenientemente espaciados
• Profundidad máxima de inmersión: 150m (para presiones mayores, consultar test de inmersión)
• Puede trabajar en posición vertical u horizontal
• Longitud de cable: 1,5m (hasta 1,5kW); 2,5 m (a partir de 2,2kW)
• Motor con cable redondo, “unión roscada” en AISI304, disponible bajo pedido para P<3kW

Ver más

Encapsulados síncronos

• Rendimientos de hasta el 90% lo hacen recomendable para aplicaciones con energía solar y/o funcionamiento continuado
• Motor en acero inoxidable AISI 304 con camisa exterior en AISI 316 (sólo 6700L). Estator con tapa maciza en AISI 304
• Cable con conector redondo con tuerca de apriete extendida de diseño convencional
• Potencia: hasta 4 kW
• Brida NEMA 4″
• Clase de aislamiento B
• Incluye válvula de llenado

• Temperatura ambiente de funcionamiento: 30°C
• Flujo mínimo de refrigeración requerido: 8 cm/s
• Número máximo de arranques por hora: 20, convenientemente espaciados
• Profundidad máxima de inmersión: 150 m (para
  presiones mayores, consultar)
• Puede trabajar en posición vertical u horizontal
• Tensión estándar: 220-230V/100 Hz y 380-
  415V/100 Hz
• Tolerancia de tensión: +6%/-10% UN
• Longitud de cable: 1,5 m (modelos 4000N), 2,5 m
  (modelos 6500N)
• Requiere de un variador de frecuencia para funcionar
• Velocidad nominal: 3000rpm (4 polos)

Ver más

Sistema con Variador de frecuencia Subdrive Connect

• MOTOR ASÍNCRONO ENCAPSULADO
• VARIADOR DE FRECUENCIA SUBDRIVE CONNECT
• Variador de frecuencia para motor sumergible trifásico                  50/60Hz, 230V
• Incluye filtros de entrada y salida al motor
• Carcasa IP23
• Entrada de tensión monofásica (208-230V) al variador
• Tecnología FE Connect con APP
• Puede trabajar con generador
• Extensión de 1 año de garantía sobre el motor

Sistema de Alta Eficiencia

• MOTOR SÍNCRONO ENCAPSULADO
• VARIADOR DE FRECUENCIA PARA MOTORES SÍNCRONOS
• Tensión de alimentación: 230V o 400V a 50 Hz
• Frecuencia: 50 – 60 Hz (+-2%)
• Protección IP 66/65
• FILTRO
• Frecuencia: 0-120 Hz
• Tensión a 230V ya incluido, necesario para motores a
• 400V (se excluye del kit a 230V)
• Filtro tipo dU/DT para longitudes de cable de hasta 120m
• Filtro tipo senoidal para longitudes de cable superiores a 120m
• Los filtros de 2,2kW a 4kW dU/dt y Senoidales són IP66 y de 5,5 kW a 7,5kW IP21.

Baño de aceite

• Motor con camisa en acero inoxidable AISI 304
• Potencia: 0,37 hasta 7,5 kW
• Monofásico: tipo PSC hasta 3CV y con caja de
  control de 4 a 5,5 CV
• Brida NEMA 4″
• Clase de aislamiento F
• Temperatura ambiente de funcionamiento: 30°C
• Flujo mínimo de refrigeración requerido: 8 cm/s
• Número máximo de arranques por hora: 30,
  convenientemente espaciados
• Profundidad máxima de inmersión: 250 m (para
  presiones mayores, consultar)
• Puede trabajar en posición vertical u horizontal

• Tensión estándar: 220-230V/50 Hz
  380-415V/50 Hz; 460V/60 Hz
• Tolerancia de tensión: +10% UN
• Protección del motor: seleccionar relé térmico
  según EN60947-4-1
• Longitud de cable: 0,37 – 2,2 kW: 1,5 m 3 – 5,5 kW: 2,5 m 7,5 kW: 3,5 m
• Los motores se suministran sin condensador

Ver más

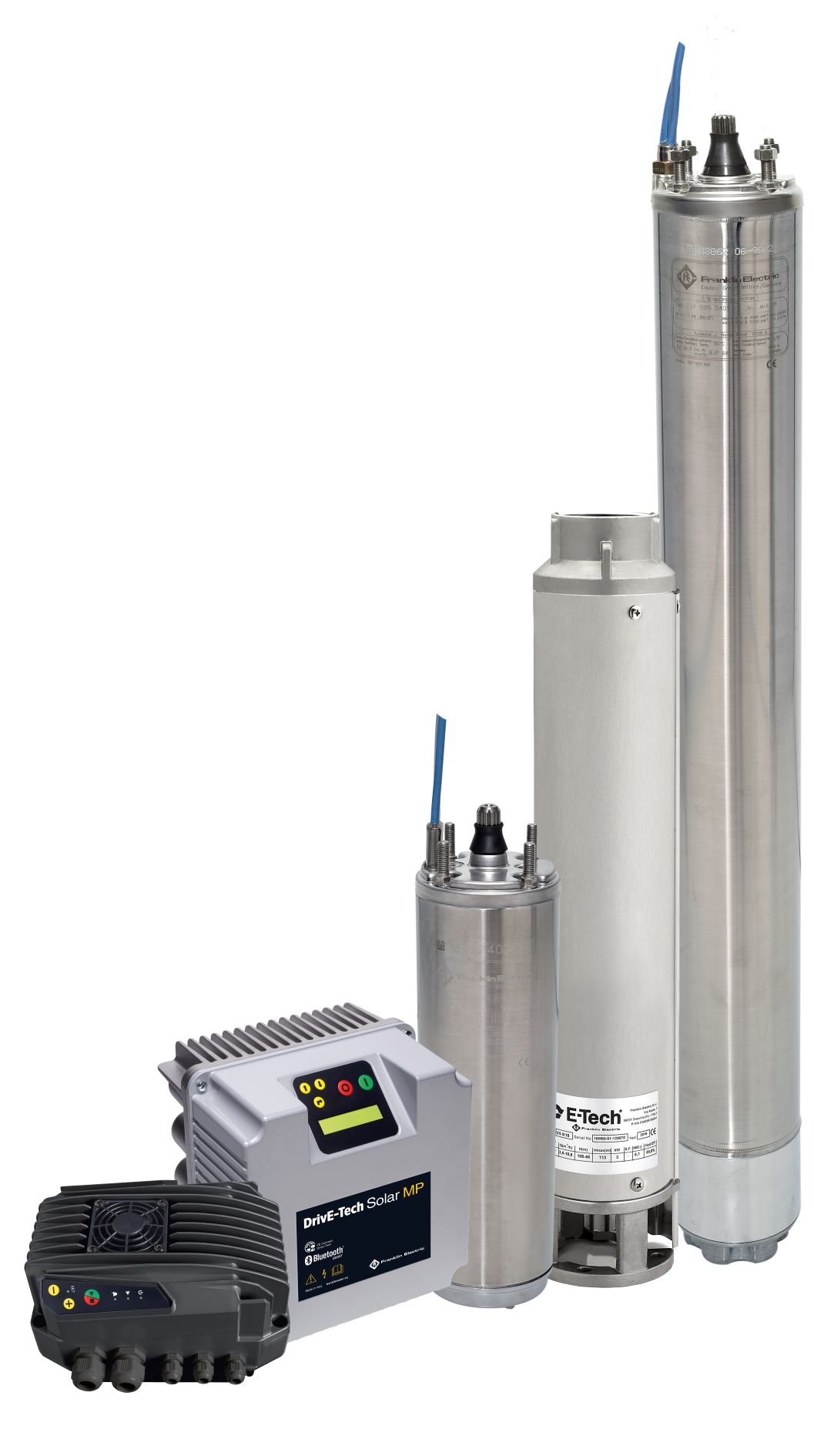

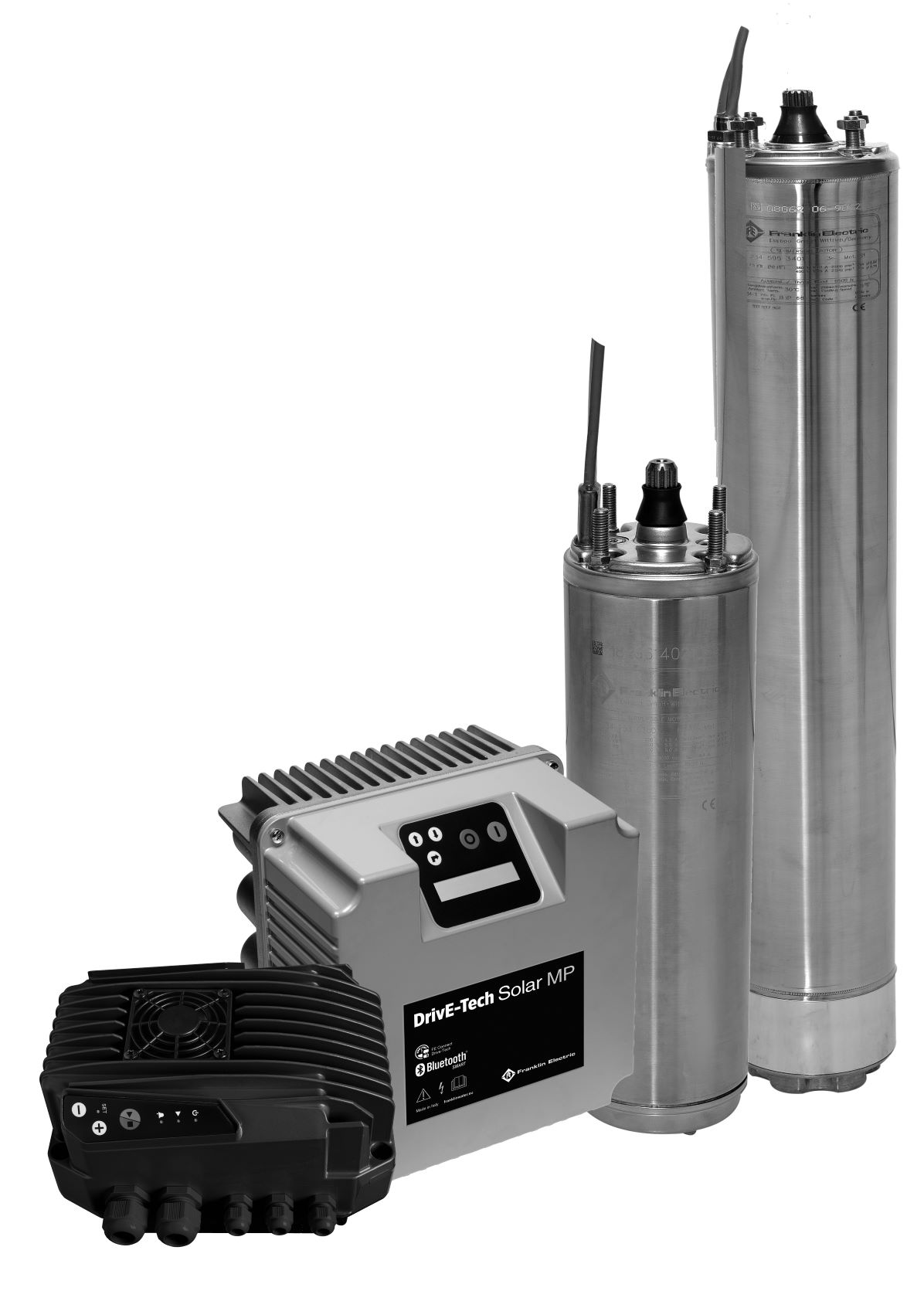

Sistema de Bombeo de Alta Eficiencia HES 4″ conexión a red

• MOTOR SÍNCRONO ENCAPSULADO
• VARIADOR DE FRECUENCIA PARA MOTORES SÍNCRONOS
• FILTRO
• CUERPO HIDRÁULICO VS4
• Cuerpos hidráulicos en acero inoxidable AISI304
• Impulsores flotantes en policarbonato
• Brida acoplamiento según NEMA (4″)
• Diámetro máximo de sólidos permitido: 2mm
• Caudal máximo: 24 m3/h
• Presión máxima: 28 bar
